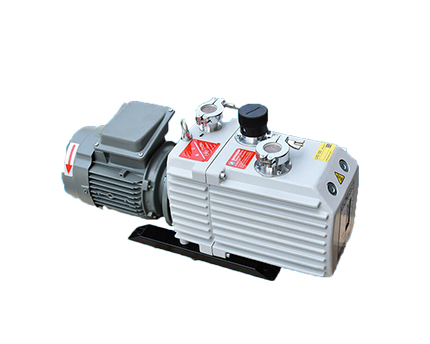

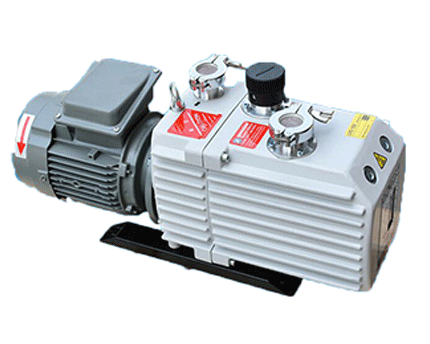

详情内容 1.产品名称：莱宝TRIVAC-C旋片真空泵
2.产品介绍：
TRIVAC C是一种油封式，双级，直联，风冷旋片真空泵、在德国设计C泵由莱宝公司在中国天津的独资子公司生产、不仅在制冷、冰箱、空调、照明、彩管等行业得到使用、而且也使用于实验室及科研场所。
3.产品应用：
半导体生产，真空镀膜，研究和开发，化工/制药，冶金/工业炉，照明，汽车工业，激光，空间模拟，分析仪器，环境工程，制冷和空调，电气工程，机械工程，药品开发，真空干燥，化学和实验室研究，冻干系统，高真空泵系统。
4.产品特点：
（1）性能优良，高效电机
（2）不返油，可靠性高
（3）强制供油的油泵
（4）泵温低，泵油寿命长
（5）清晰的油视窗，方便客户及时换油
（6）无销连接，维护工作少
（7）以客户导向为理念，系统兼容性和 适应性好
5.外形尺寸：
型号
DN1
DN2
a1
a2
a3
a4
b
b1
b2
h
h1
h2
h3
h4
D8C
25KF
25KF
260
75
146
118
173
133
71
272
243
246
100
260
D16C
25KF
25KF
260
117
146
118
173
133
71
272
243
246
100
260
D30C
40KF
40KF
395
112
224
185
245
190
90
377
360
373
166
366
D40C
40KF
40KF
395
188
224
185
245
190
90
377
360
373
166
366
D60C
40KF
40KF
395
188
224
185
245
190
90
377
360
373
166
366

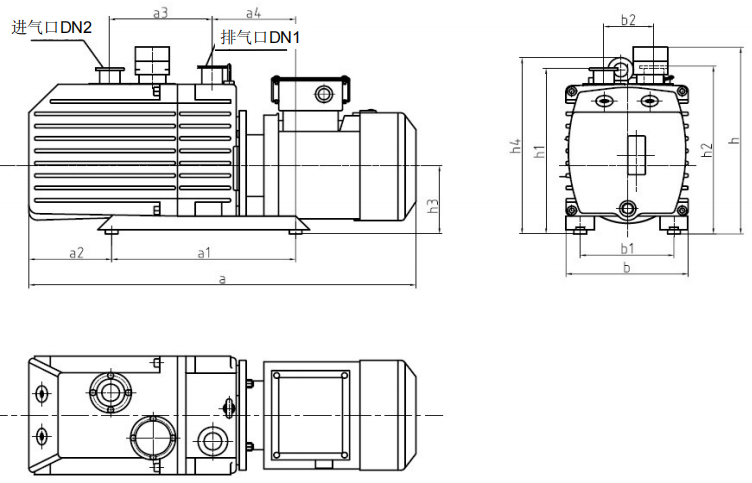

TRIVAC® C泵外形尺寸图 单位：mm
6.技术数据
指 标
单 位
D8C
D16C
D30C
D40C
D60C
抽速（50Hz）(按照 PNEUROP）
m3∙h-1
8.11
17.01
32.24
42.99
64.37
抽速（60Hz）(按照 PNEUROP）
m3∙h-1
9.65
20.33
36.64
51.78
72.23
关气镇极限分压强
mbar
4∙10-4
4∙10-4
4∙10-4
4∙10-4
4∙10-4
关气镇极限1）总压强
mbar
3∙10-3
3∙10-3
3∙10-3
3∙10-3
3∙10-3
开气镇极限1） 分压强
mbar
6∙10-3
6∙10-3
6∙10-3
6∙10-3
6∙10-3
水蒸气允许压强
mbar
30
20
40
20
25
连接口进气口、排气口
DN（mm）
25KF
25KF
40KF
40KF
40KF
噪音2） (当气镇关/开时，距离1米处声压电平值）
dB（A）
54/56
56/58
58/60
58/60
58/60
注油量（.大/.小）
L
1.1/0.7
1.5/1.0
3.7/3.2
5.0/4.5
5.0/4.5
重量（未注油）3)
Kg
29.5
34.9/42
79
90
84
工作环境温度（.高/.低）
°C
40/10
40/10
40/10
40/10
40/10
单相电机功率1ph,220V/50Hz
W
550
750/750
泵总长度a 4）
mm
542
606/602
产品号
31046
31050
/31052
三相电机功率3ph, 50Hz/YY200/Y380/415V& 60Hz/YY200/220/Y440/460V W
550
550
1300
泵总长度a4） mm
507
547
696
产品号
31018
31086
31108
三相电机功率3ph, 50Hz/YY200/Y380/415V& 60Hz/YY200/220/Y380/Y400/Y440/460V W
1300
1800
泵总长度a4） mm
780
745
产品号
31159
31158
注：
1）按照DIN28400及其相关标准；此值由电容薄膜真空计测得。如用皮拉尼真空计测量，此值会高半个至一个数量级，此值来源于LVO 100油。如采用其它泵油，请与我们联系。
2）此值为三相泵的噪音，单相泵的噪音会略高。
3) +/- 2 kg
4）选择不同的电机，泵的总长度a会略有变化。
5)其它电压、频率的电机可根据您的要求而另行配备。
6)无石棉。

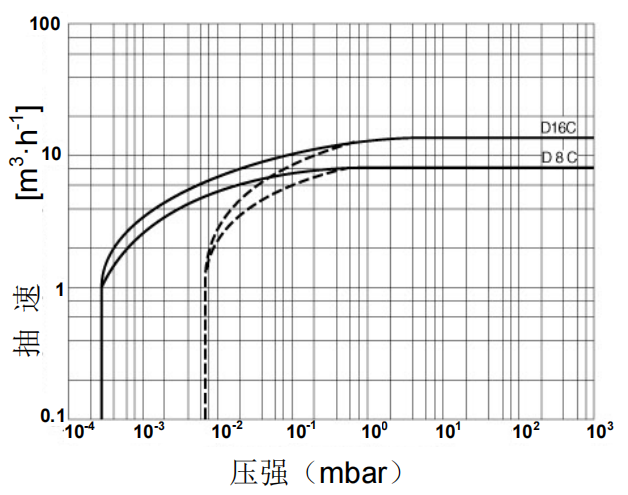

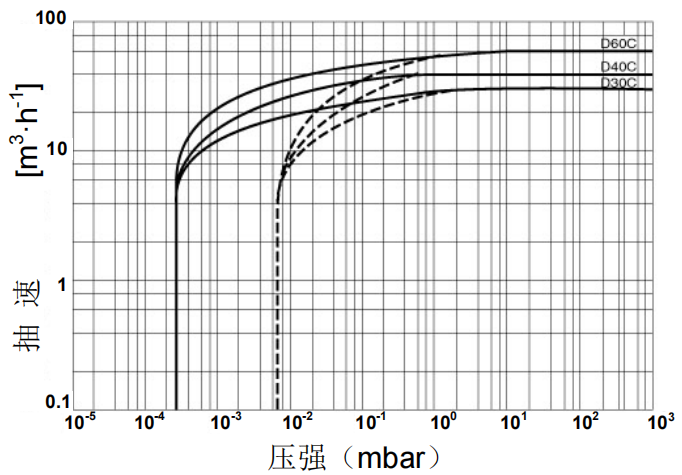

7.抽速曲线
